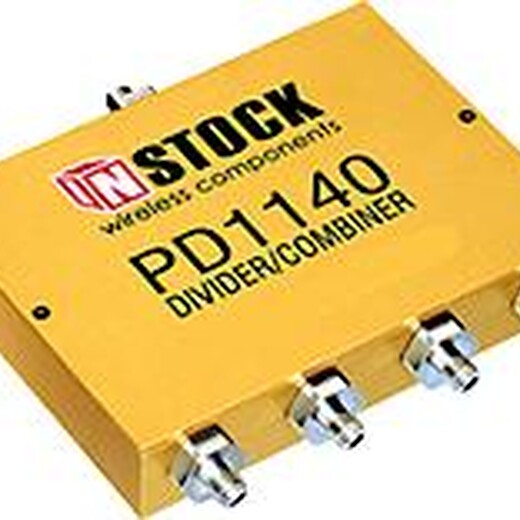

INSTOCK一分四功分器PD1140

型號：PD1140

品牌：INSTOCK Wireless Components

INSTOCK 4路，SMA（母），698-2700 MHz，40W，INSTOCK一分四功分器PD1140

INSTOCK一分四功分器PD1140產品概述：

寬帶頻率（0.698-2.700 GHz）

低插入損耗（平均0.4 dB）

口間隔離度（平均30dB）

出色的駐波比（平均1.10:1）

三合金SMA母頭（插孔）50歐姆

PD1140的特點和優點

概述

PD1140是一款射頻寬帶、4路、功率分配器、功率合成器，配備SMA母（插孔）同軸連接器。0.698-2.700 GHz的所有無線頻段都具有佳性能。在功率分配器和功率組合器應用中，可以處理高達40瓦的Max微波輸入功率。詳見4路功率分配器輸入額定值表。

電氣

該單元的核心是在低損耗、高頻、電介質基板上設計和蝕刻的威爾金森型微帶電路。威爾金森微帶電路將直流電流傳遞到所有端口，使其成為有源系統的理想選擇。功率分配器也可以將直流電傳遞到選擇端口，并將直流電阻斷到其他端口。請參見選項（右）。電氣性能表現為Max插入損耗為0.8 dB（6.02 dB的功率分配），Min隔離為22 dB，Max輸入VSWR為1.25:1，Max輸出VSWR為1.15:1。通過0.2 dBMax幅度平衡和4度Max相位平衡顯示相等的功率分配和平衡。在您的頻率范圍內，窄帶射頻性能可能會更好。具體細節請參見4路功率分配器測試掃描。

機械

機械特性包括精密數控車削、黃銅、SMA內螺紋同軸連接器，帶有三合金鍍層，可確?？棺兩院偷蚉IM操作。連接器引腳為鍍金鈹銅，具有可靠性和低接觸電阻。原始電氣級PTFE支撐絕緣體固定接觸引腳，實現無故障同軸連接器配合。堅固的CNC加工鋁外殼具有黃色銥石飾面，可保持長期運行和的屏蔽性能。通過兩個直徑為0.125英寸（3.18毫米）的通孔提供安全安裝。

物理

外殼尺寸為3.98英寸寬、2.98英寸深、0.75英寸高（101.1 x 75.7 x 19.1毫米）。SMA母（插孔）連接器從外殼延伸0.44英寸（11.1毫米）。工作溫度范圍為-65°C至+85°C。重量為319克。更多信息請參見4路功率分配器外形圖。

應用

PD1140 4路SMA母（插孔）功率分配器（分路器）組合器非常適合發射和接收側的各種無線射頻微波應用，從放大器組合和接收器分割到天線分割，并在范圍內部署在包括700 MHz公共安全頻帶、800 MHz蜂窩、GSM 850、900、1800和1900、PCS 1900、1 GHz至2 GHz L頻帶、GPS、W-CDMA-3G、UMTS、TETRA、RFID、IEEE802.11b/g、2.45 GHz ISM、Wi-Fi和2.3 GHz和2.5 GHz WiMAX的網絡中。

INSTOCK一分四功分器/合路器簡介：

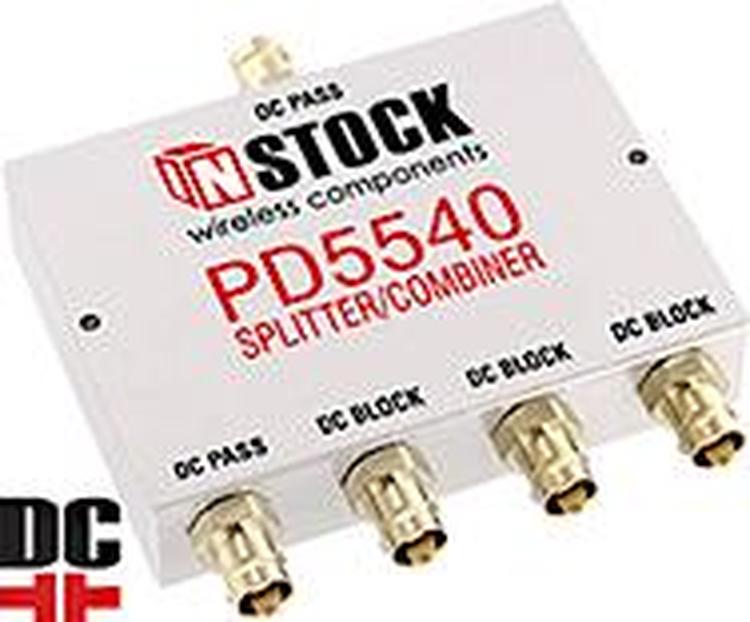

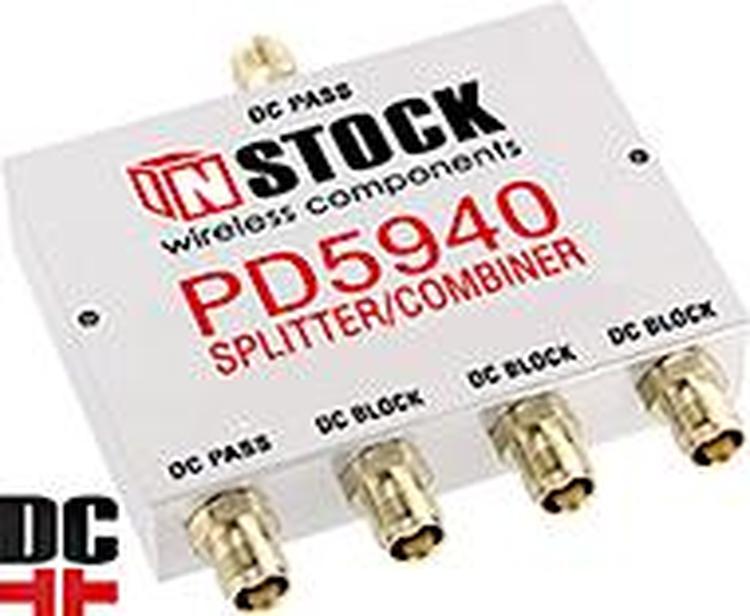

INSTOCK四路功率分配器、功率組合器可提供N型、SMA、TNC、BNC和QMA連接器選項。所有型號都針對頻率范圍為350 MHz至6 GHz的寬帶操作進行了優化，具有的電氣性能。這些威爾金森混合、4路、功率分配器、功率組合器是相互關聯的單元，能夠以相等的便利對信號進行分割和組合。它們的微帶結構將直流電流傳遞到有源系統中使用的所有端口。還提供直流阻斷和電流轉向型號。

INSTOCK一分四功分器/合路器選型具體規格：
