配線架是一種用于終端用戶線或中繼線，并能對它們進行調配連接的設備，是管理子系統中重要的組件。以下是關于配線架的詳細介紹：
作用與功能
管理線纜：配線架是實現垂直干線和水平布線兩個子系統交叉連接的樞紐，前端的信息點線纜進入設備間后首入配線架，將線打在配線架的模塊上，然后用跳線連接配線架與交換機，使布線系統的移動和改變更加便利。
保護設備：通過配線架，線纜的插拔在配線架上進行，避免了直接插拔交換機等設備的端口，減少了對設備端口的損壞，延長了設備的使用壽命。
故障排查：當網絡出現故障時，配線架可以幫助技術人員快速定位問題線路，通過檢查配線架上的連接情況和跳線狀態，能夠更地排查故障，減少維修時間和停機時間。

不同類型配線架的具體工作原理（以主流類型為例）
根據傳輸介質不同，配線架分為 “雙絞線配線架” 和 “光纖配線架”，原理略有差異，但核心邏輯一致：
1. 雙絞線配線架（常用，如超五類、六類配線架）
后端端接：采用 “IDC 打線端子”，將水平線纜的 8 芯（橙白、橙、綠白、藍、藍白、綠、棕白、棕）按標準（T568A/B）壓入端子槽，IDC 端子的金屬片會刺穿線纜絕緣層，與銅芯緊密接觸，形成穩定的電氣連接（無需焊接，靠物理壓力實現導通）。
前端連接：正面是標準 RJ45 接口，每個接口與后端的 IDC 端子一一對應（如正面 1 號 RJ45 口，對應背面 1 號 IDC 端子）。
導通邏輯：后端固定線纜的信號，通過配線架內部的金屬鏈路（連接 IDC 端子與前端 RJ45 接口）傳輸到前端，再通過跳線傳遞到交換機，終實現 “工作區設備→配線架→交換機” 的信號通路。
2. 光纖配線架（用于光纖網絡，如數據中心、長距離傳輸）
后端端接：來自工作區或干線的光纖（單模 / 多模），通過 “熔接” 或 “冷接” 的方式，與配線架后端的 “光纖適配器”（如 LC/SC 法蘭盤）或 “光纖模塊” 連接，形成的光路連接（熔接是將兩根光纖的纖芯熔化后對接，冷接是通過冷接子機械固定）。
前端連接：正面同樣安裝光纖適配器（與后端對應），通過光纖跳線（如 LC-LC、SC-SC 跳線）連接到光纖交換機、光模塊的端口。
導通邏輯：光纖中的光信號，通過后端的熔接 / 冷接進入配線架的適配器，再通過前端的光纖跳線傳遞到光設備，實現 “光纖鏈路→配線架→光設備” 的光路導通。

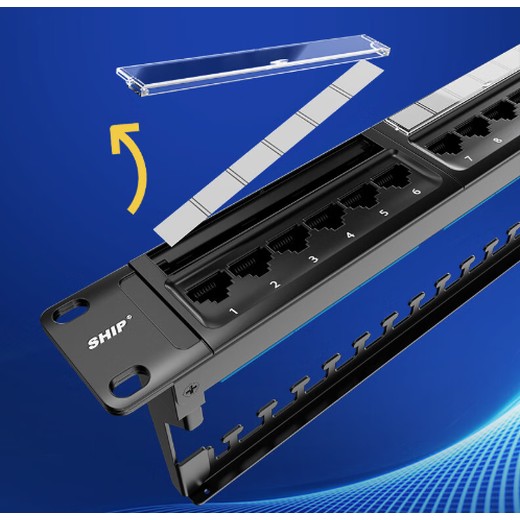

一舟超五類配線架
產品型號：非屏蔽配線架型號為 P197-24，屏蔽配線架型號為 P198-24。
產品標準：符合 YD/T926.3、ANSI/TIA-568.2-D、ISO/IEC 11801 等標準。
產品特點
非屏蔽配線架：采用塑料面板和冷軋鋼板，機械強度高；模塊位置設計合理，可減少模塊間的外部干擾；跳線插入后左右兩邊的線纜自然分開，不會破壞線纜內部的扭距和跳線性能；后座配有防塵蓋，可有效防止積塵對鏈路性能的影響。
屏蔽配線架：采用全鋼板整體結構，360 度全屏蔽殼體設計，有效防塵，整體接地套件可靠接地；每個模塊單線纜固定設計，讓線纜更加牢固；后端線纜托架，線纜垂直進線，理線更清晰美觀。

一舟超五類配線架
性能參數
機械性能：IDC 為磷青銅，金針為磷青銅表面鍍金，插頭與插座插合次數≥1000 次，導線端接次數≥250 次，卡接導體類型為實心導體或絞合導體，卡接導體規格為 22~26AWG，工作溫度為 - 10℃~+60℃。
電氣性能：小絕緣電阻 100MΩ，耐壓強度為直流 1000 伏（交流 750 伏）1 分鐘無擊穿和飛弧現象，額定電流 0.75 安培。
外形尺寸：兩種配線架的外形尺寸均為 482.6×125×44（mm max），適用于 19 英寸標準機架安裝。

一舟超五類配線架和六類配線架在性能參數、內部結構、適用場景等方面存在區別，具體如下：
性能參數
傳輸帶寬：超五類配線架的帶寬為 100MHz，適用于一般的千兆網絡（1Gbps）。六類配線架的帶寬升級至 250MHz，可支持 1Gbps 網絡傳輸距離達 100 米，10Gbps 網絡傳輸距離達 55 米。
內部結構
超五類配線架：內部結構相對簡單，通常沒有十字骨架或其他復雜的固定裝置。
六類配線架：六類非屏蔽配線架增加了絕緣的十字骨架，將雙絞線的四對線分別置于十字骨架的四個凹槽內，六類屏蔽配線架在此基礎上還增加了屏蔽層，如鋁箔或金屬編織網等。
適用場景
超五類配線架：適合家庭用戶、小型企業布線，滿足基礎網絡需求，如日常上網、視頻播放等。
六類配線架：適用于企業辦公、大型辦公樓、數據中心等中網絡需求場景，能更好地應對高清視頻、云計算、大數據等高流量場景。
外形尺寸
超五類配線架：如 24 位超五類非屏蔽插座配線架 P197-24 的外形尺寸為 482.6×125×44mm。
六類配線架：如 1U 48 位六類屏蔽插座配線架 P221S-C6 的外形尺寸為 482.6×153.1×44mm，相比超五類配線架更寬一些。

六類屏蔽配線架是一種網絡布線設備，主要用于滿足高速數據傳輸和電磁屏蔽需求。以下是關鍵信息整合：
核心特性
電磁屏蔽與性能標準
360度全金屬屏蔽外殼，有效防止外部電磁干擾（EMC）
電氣性能優于ISO/IEC 11801、ANSI/TIA-568-C.2標準，支持Cat6A/EA級要求，帶寬≥500MHz
插拔次數≥750次，接觸針觸點采用磷青銅鍍金設計，耐插拔≥250次
模塊化設計
支持模塊化配置（含24口或48口模塊），兼容T568A/B線序標準，方便擴展
后置理線架可調節線纜彎曲半徑，簡化安裝與維護
兼容性與擴展性
向后兼容Cat5e、五類及三類系統，避免升級成本。
支持19英寸機架安裝，適配多種網絡環境。
