配線架的工作原理核心是通過 “物理端接 + 跳線調度”，實現 “水平 / 垂直線纜” 與 “網絡設備端口” 的靈活連接與管理，本質是搭建一個可靈活調配的 “中間轉接樞紐”，避免直接對核心設備（如交換機）或固定布線進行頻繁插拔，從而簡化網絡管理、降低設備損耗。
核心邏輯：“固定端接” 與 “靈活跳線” 分離
配線架的工作流程可拆解為 “兩步端接 + 一步調度”，核心是將 “不可移動的固定布線” 和 “需要頻繁調整的設備連接” 分開處理：
步：固定端接 —— 接入 “鏈路”
來自工作區（如辦公室、機房工位）的水平線纜（或來自樓層間的垂直干線線纜），會通過 “打線” 或 “模塊安裝” 的方式，端接在配線架的 “后端端口”（通常是背面的接線端子 / 模塊）。
例如：辦公室的網線從墻面插座穿到機房后，會將 8 芯線按 T568A/B 標準，用打線刀壓接在配線架背面的 IDC（絕緣位移連接）端子上，形成 “連接”，這一步一旦完成，除非布線改造，否則不再改動。
第二步：設備端接 —— 對接 “核心設備”
配線架的 “前端端口”（通常是正面的 RJ45 接口，或光纖的 LC/SC 接口），通過跳線（如之前提到的超五類 / 六類跳線）與核心網絡設備（如交換機、路由器、服務器）的端口連接。
例如：用一根六類跳線，一端插在配線架正面的 1 號 RJ45 口，另一端插在交換機的 24 號端口，完成配線架與設備的臨時連接。
第三步：靈活調度 —— 通過跳線改變連接關系
當需要調整網絡拓撲（如某工位的電腦需切換到另一臺交換機，或新增設備需要接入）時，無需改動后端的固定布線，只需更換或調整 “前端的跳線”：
比如：原本連接 “配線架 1 號口→交換機 24 號口” 的跳線，改成 “配線架 1 號口→交換機 8 號口”，即可快速完成該工位設備的網絡接入調整，全程不觸碰固定布線和交換機本身的端口。

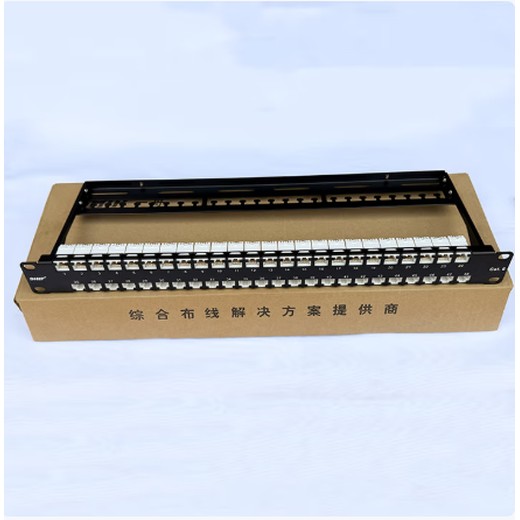

一舟超五類配線架
產品型號：非屏蔽配線架型號為 P197-24，屏蔽配線架型號為 P198-24。
產品標準：符合 YD/T926.3、ANSI/TIA-568.2-D、ISO/IEC 11801 等標準。
產品特點
非屏蔽配線架：采用塑料面板和冷軋鋼板，機械強度高；模塊位置設計合理，可減少模塊間的外部干擾；跳線插入后左右兩邊的線纜自然分開，不會破壞線纜內部的扭距和跳線性能；后座配有防塵蓋，可有效防止積塵對鏈路性能的影響。
屏蔽配線架：采用全鋼板整體結構，360 度全屏蔽殼體設計，有效防塵，整體接地套件可靠接地；每個模塊單線纜固定設計，讓線纜更加牢固；后端線纜托架，線纜垂直進線，理線更清晰美觀。

六類配線架具有以下顯著優點，主要體現在性能、兼容性、安裝及維護等方面：
傳輸能力
支持250MHz帶寬，可穩定傳輸1Gbps數據，實際使用速率可達約1000Mbps，滿足樓宇水平鏈路需求。
嚴格標準兼容性
符合ISO/IEC11801、TIA/EIA-568C等國際標準，向下兼容CAT6及更低類別系統，傳輸速率在兼容網絡中低。
材料與防火安全
采用鋼材和阻燃塑料，具備防火性能和防強電磁干擾能力，提升整體安全性。
安裝設計
支持19英寸機架安裝，采用90°卡接方式和扣鎖式端接設計，簡化施工流程，降低安裝成本。
模塊化與擴展性
提供16口、24口、48口等規格，支持模塊化設計（含空架子配模塊），滿足不同場景需求，且兼容理線功能。
便捷管理與維護
前面板帶可讀寫標簽，后置理線托盤，支持線纜有序管理；模塊端接保護帽防止過度彎曲和脫落。
