一舟超五類配線架
產品型號：非屏蔽配線架型號為 P197-24，屏蔽配線架型號為 P198-24。
產品標準：符合 YD/T926.3、ANSI/TIA-568.2-D、ISO/IEC 11801 等標準。
產品特點
非屏蔽配線架：采用塑料面板和冷軋鋼板，機械強度高；模塊位置設計合理，可減少模塊間的外部干擾；跳線插入后左右兩邊的線纜自然分開，不會破壞線纜內部的扭距和跳線性能；后座配有防塵蓋，可有效防止積塵對鏈路性能的影響。

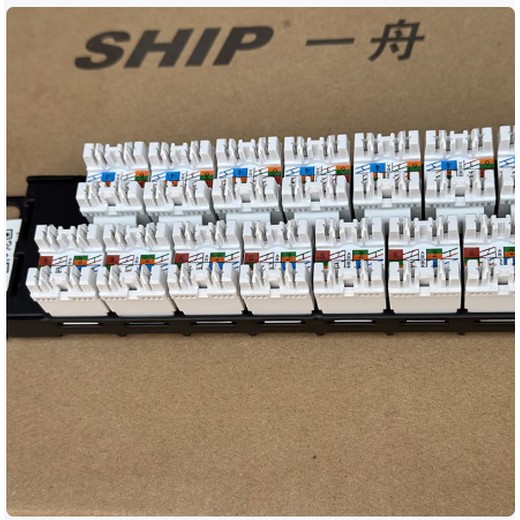

屏蔽配線架：采用全鋼板整體結構，360 度全屏蔽殼體設計，有效防塵，整體接地套件可靠接地；每個模塊單線纜固定設計，讓線纜更加牢固；后端線纜托架，線纜垂直進線，理線更清晰美觀。

超五類配線架（Cat5e Patch Panel）是綜合布線系統中管理超五類雙絞線的核心組件，主要用于實現 “工作區水平線纜” 與 “網絡核心設備（如交換機）” 的集中轉接與靈活管理，是中小型網絡（如企業辦公、校園網、監控系統）的關鍵基礎設施。

超五類配線架需滿足 ANSI/TIA-568.2-D、ISO/IEC 11801-2017 等國際標準，核心性能參數決定了網絡傳輸的穩定性，需關注：
傳輸能力：
帶寬：高支持 100MHz，可穩定傳輸 1000Mbps（千兆以太網，1000Base-T）信號，傳輸距離達 100 米（雙絞線極限距離）；
速率：滿足日常辦公、4K 監控視頻、中小型視頻會議等場景的帶寬需求（≤100Mbps 實際占用）。
電氣性能（抗干擾與信號損耗）：
串擾（NEXT）：100MHz 頻率下，近端串擾衰減≥43dB（減少線對間信號干擾，避免卡頓、丟包）；
回波損耗（RL）：100MHz 頻率下≥15dB（減少信號反射，傳輸完整性）；
絕緣電阻：≥100MΩ（避免漏電或信號泄露）；
接觸電阻：≤20mΩ（降低信號傳輸損耗）。
機械耐用性：
插拔次數：前端 RJ45 接口≥1000 次（日常調度不易損壞）；
打線次數：后端 IDC 端子≥250 次（支持線纜重復端接調整，如錯接后重新打線）；
適配線纜：支持 22-26AWG 超五類雙絞線（實心 / 多股絞合導體均可）。
環境適應性：
工作溫度：-10℃~+60℃（適配機房、辦公室、弱電間等常見場景）；
濕度：5%~95%（無冷凝，避免金屬部件生銹）。

關鍵技術
線對平衡設計 ：減少近端串擾（NEXT），提升信號完整性
高低錯位技術 ：優化IDC打線柱夾子與8芯針角度，降低干擾
阻燃材料 ：采用PPO+PC注塑外殼，滿足防火安全標準
應用場景
高速局域網 ：適用于數據中心、企業網絡等高保密、高帶寬需求場景
弱電布線 ：支持光纖熔接、跳轉及冗纖管理
機房與綜合布線 ：兼容冷軋鋼板、PC塑料等材質，滿足多樣化安裝需求
選購建議
關注認證 ：選擇通過UL、IEC等第三方認證的產品
線纜匹配 ：確保支持22-26AWG屏蔽雙絞線或光纖
標識管理 ：選擇帶可拆卸標簽或打印標識功能的型號

六類配線架主要是更具通訊信號分流更多的端口的作用。市場上現有的超五類、六類配線架全部是引進國際生產技術，和銷往的歐美市場產品一樣，質量值得信賴。同時，配線架滿足超五類、六類傳輸標準。有T568A和T568B兩種打線方式并有彩色編碼圖示，有效提高安裝效率。主要用于設備間到工作區的布線或設備連接。19"機架安裝標準、堅固、易于安裝的設計，有效的減少安裝與操作費用，的提高工作效率。前面板有可讀寫標簽用以表示每一個端口，便于管理。并且唐成科技提供16口、24口、48口非屏蔽、屏蔽配線架。采用鋼材和阻燃塑料，具有良好的防火性能及防強電磁干擾，大大提高了配線架的性能。為了節省安裝成本和安裝時間，市場上DRJ配線架還有空架子配模塊的樣式，這樣用戶可以有更多的選擇余地。

如何鑒別質量的好壞
，自主的外觀設計，簡潔美觀緊湊。
第二， 特的PCB線路板線對平衡設計，減少干擾，通過余量高。
第三， IDC打線柱夾子為磷青銅，大于250次的端接。
第四， 模塊后部的端接保護帽具有扣鎖式設計，可以線纜避免端接后的過度彎曲、脫落和對接觸點的保護。
第五， 具有向后兼容性可向下兼容CAT6及更低類別的系統。
第六，接觸針觸點材料50μ″的鍍金層，耐用性為1500次插拔。
第七， 堅固和易于安裝的設計減少安裝和操作成本。
第八，符合人體工程學的免打線設計，使用便捷。
第九，兼容19英寸設備機架、機柜和墻裝支架。
第十， 所有端口前端均有標號，前端大型標簽位置方便客戶的端口標識。
第十一，背面具有線纜管理器，能有效地將線纜引導至端接點。
