配線架的工作原理核心是通過 “物理端接 + 跳線調度”，實現 “水平 / 垂直線纜” 與 “網絡設備端口” 的靈活連接與管理，本質是搭建一個可靈活調配的 “中間轉接樞紐”，避免直接對核心設備（如交換機）或固定布線進行頻繁插拔，從而簡化網絡管理、降低設備損耗。
核心邏輯：“固定端接” 與 “靈活跳線” 分離
配線架的工作流程可拆解為 “兩步端接 + 一步調度”，核心是將 “不可移動的固定布線” 和 “需要頻繁調整的設備連接” 分開處理：
步：固定端接 —— 接入 “鏈路”
來自工作區（如辦公室、機房工位）的水平線纜（或來自樓層間的垂直干線線纜），會通過 “打線” 或 “模塊安裝” 的方式，端接在配線架的 “后端端口”（通常是背面的接線端子 / 模塊）。
例如：辦公室的網線從墻面插座穿到機房后，會將 8 芯線按 T568A/B 標準，用打線刀壓接在配線架背面的 IDC（絕緣位移連接）端子上，形成 “連接”，這一步一旦完成，除非布線改造，否則不再改動。
第二步：設備端接 —— 對接 “核心設備”
配線架的 “前端端口”（通常是正面的 RJ45 接口，或光纖的 LC/SC 接口），通過跳線（如之前提到的超五類 / 六類跳線）與核心網絡設備（如交換機、路由器、服務器）的端口連接。
例如：用一根六類跳線，一端插在配線架正面的 1 號 RJ45 口，另一端插在交換機的 24 號端口，完成配線架與設備的臨時連接。
第三步：靈活調度 —— 通過跳線改變連接關系
當需要調整網絡拓?fù)洌ㄈ缒彻の坏碾娔X需切換到另一臺交換機，或新增設備需要接入）時，無需改動后端的固定布線，只需更換或調整 “前端的跳線”：
比如：原本連接 “配線架 1 號口→交換機 24 號口” 的跳線，改成 “配線架 1 號口→交換機 8 號口”，即可快速完成該工位設備的網絡接入調整，全程不觸碰固定布線和交換機本身的端口。

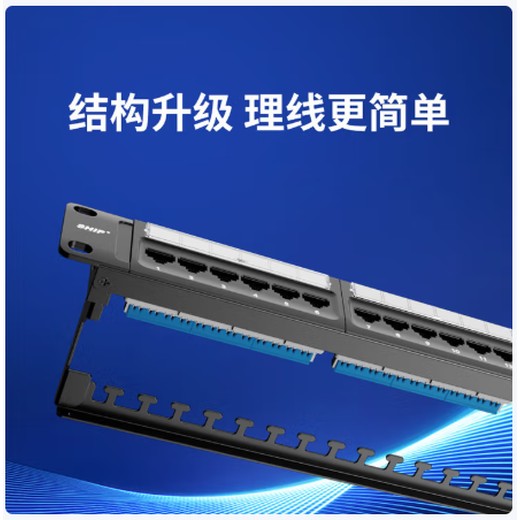

一舟超五類配線架
產品型號：非屏蔽配線架型號為 P197-24，屏蔽配線架型號為 P198-24。
產品標準：符合 YD/T926.3、ANSI/TIA-568.2-D、ISO/IEC 11801 等標準。
產品特點
非屏蔽配線架：采用塑料面板和冷軋鋼板，機械強度高；模塊位置設計合理，可減少模塊間的外部干擾；跳線插入后左右兩邊的線纜自然分開，不會破壞線纜內部的扭距和跳線性能；后座配有防塵蓋，可有效防止積塵對鏈路性能的影響。
屏蔽配線架：采用全鋼板整體結構，360 度全屏蔽殼體設計，有效防塵，整體接地套件可靠接地；每個模塊單線纜固定設計，讓線纜更加牢固；后端線纜托架，線纜垂直進線，理線更清晰美觀。

關鍵技術
線對平衡設計 ：減少近端串?dāng)_（NEXT），提升信號完整性
高低錯位技術 ：優化IDC打線柱夾子與8芯針角度，降低干擾
阻燃材料 ：采用PPO+PC注塑外殼，滿足防火安全標準
應用場景
高速局域網 ：適用于數據中心、企業網絡等高保密、高帶寬需求場景
弱電布線 ：支持光纖熔接、跳轉及冗纖管理
機房與綜合布線 ：兼容冷軋鋼板、PC塑料等材質，滿足多樣化安裝需求
選購建議
關注認證 ：選擇通過UL、IEC等第三方認證的產品
線纜匹配 ：確保支持22-26AWG屏蔽雙絞線或光纖
標識管理 ：選擇帶可拆卸標簽或打印標識功能的型號
