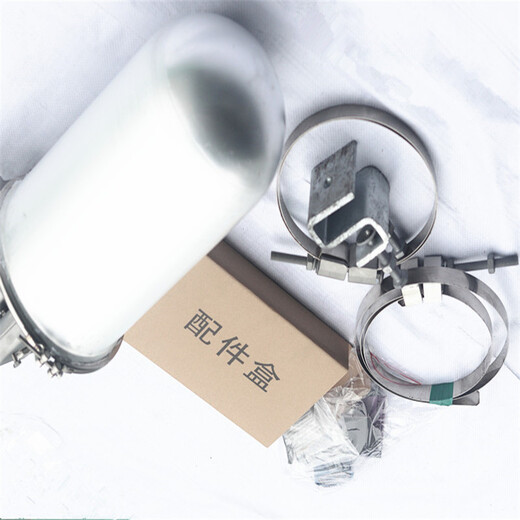

ADSS/OPGW光纜接頭盒

用途：主要用于OPGW光纜接頭的連接保護。

結構特點：

a.光纖接頭及余長采用迭片式存纖，接頭保護形式為熱縮套管補強。

b.接頭盒采用密封圈及密封，操作簡單可重復開啟，使用維修方便。

c.可根據要求將光纜接頭盒接地，并配備的塔用或桿用固定安裝架。

OPGW光纜接頭盒規格型號參數：

全長500mm，外徑200mm，內徑180mm
北京opgw光纜接頭盒圖紙型號

2.2.1 桿用電力光纜接頭盒容量規格應同時滿足4根24芯光纜進出的產品。

2.2.2 桿用電力接頭盒主體采用度工程金屬外殼，耐高溫，性能好，使用壽命長。

2.2.3 桿用電力接頭盒采用密封圈和密封，操作簡單可重復開啟，使用、維護方便。

2.2.4 桿用電力配有熱鍍鋅鋼或不銹鋼帶緊固件，具有良好的耐腐蝕、機械強度高，具有良好的抗振、抗拉、抗壓、抗沖擊性、抗彎曲、堅固。

2.2.5 桿用電力使用環境環境溫度：-40℃－+65℃，大氣壓力：62－106kPa。

2.2.6 桿用電力具有使光纖接頭免受環境影響的性能。

2.2.7 桿用電力具有恢復光纜護套的完整性和光纜加強構件的機械連續性的性能。

2.2.8 桿用電力提供光纖接頭的安放和余留光纖存儲的功能。

北京opgw光纜接頭盒圖紙型號

幾進幾出及對應纜徑。

3.分桿用和塔用兩種,如為桿用,則需提供桿徑。

纜接續盒用途:廣泛用于ADSS、OPGW特種光纜接頭以及不同光纜交接處,并起到保護光纜接頭的作用。特點:1. 金屬型接續盒由合金鋁鑄造而成,特別適用于高壓電場下的光纜接頭保護。2. 金屬型接續盒克服了塑料型接續盒在電磁場環境下能力差、壽命短的弱點,其壽命可長達25年以上。3. 由于采用合金鋁鑄造而成,具有優良的力學性能。在防散彈槍擊、抗污染、耐極限溫差大、密封防水等方面都遠遠優于非金屬型接續盒。4. 金屬型接續盒一改傳統的光纜封裝方法,避免了加熱封裝使光纜外護套性能降低及至損傷的弊端。5. 有二支口、三支口、及四支口幾種規格。6. 采用多重密封,具有良好的防水性能。7. 盒體內結構寬敞,熔接盤采用迭加式,配置靈活,安裝簡單。

光纜終端盒用途:光纜終端盒應用于光傳輸系統,適用于通訊、數字圖像及CATV等系統,是光纜進入室內后進行分線、配線的光纜保護終端盒。特點:光纜終端盒為金屬型箱體,美觀輕便,結構牢固,盒體可承受壓力>200N,適用于溫度為-35℃~+60℃,相對濕度大于85%(30℃)的工作環境,該終端盒使用壽命≥25年。該終端盒有可靠的光纜固定、開剝、接地保護裝置,采用掛墻式安裝,施工簡便。終端盒內操作空間大,盒內容纖盤的光纜收容半徑大于45mm。我公司可提供兩種型號的終端盒,分別是SHZD-I(24芯)、SHZD-II(36芯)。
