1、電源說明
中興ZXDU68 T601通信電源系統的整流模塊采用無損傷熱插拔技術，可在線不斷電直接操作。其輸出和輸入都有軟啟動單元，當模塊插入系統時，不會引起系統輸出電壓的擾動。更換模塊時間小于1分鐘。整流模塊采用的數字化均流技術，無需監控模塊，整流模塊間可以自動均流.

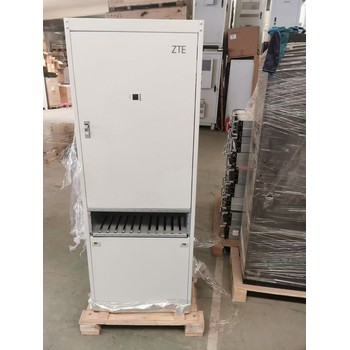

中興ZXDU68 T601通信電源是中興公司設計的新一代通信電源系統，整機達90％，**功率可達到34800W。XDU68 T601采用完全數字化設計，模塊安裝、使用和維護非常簡單
2、中興ZXDU68 T601通信電源系統特點
室內型直流電源系統，額定直流輸出電壓為–53.5 V。
滿配置12個ZXD2400整流器，系統**輸出功率為34800 W。
采用三相交流輸入，寬輸入電壓范圍（相電壓80 V ～ 300 V）。
蓄電池外置在ZXDU68 T601系統機柜外。ZXDU68 T601系統機柜內集交流配電、直流配電、整流和監控于一體。
整流器及監控單元支持熱插拔。
具有完善的監控管理功能
節能管理：支持自動節能、暫時非節能、**非節能。
蓄電池管理：支持溫度補償、充電限電流、自動周期均充、自動周期測試。
下電管理：支持自動二次下電保護，支持手動下電控制。
信息管理：支持系統信息查詢、告警信息查詢、歷史記錄查詢。
告警提示：支持聲音告警、光告警、干接點告警和通訊告警。
支持RS232、RS485、干接點、IP等多種監控組網方式。
3、技術指標
適用環境
工作溫度：-5 ℃ ~ +45 ℃，**+15 ℃ ~ +25 ℃
存儲溫度：-40 ℃ ~ +70 ℃
相對濕度：10% ~ 90%（無冷凝），**40% ~ 60%
大氣壓：70 kPa ~ 106 kPa
交流配電
交流輸入制式三相五線制（L1/L2/L3/N/PE）
額定交流輸入電壓相電壓：220 V，線電壓：380 V
交流輸入電壓范圍可波動范圍（相電壓）：80 V ~ 300 V
? <70 V時，欠壓關機；
? 70 V~80 V時，欠壓保護；
? 80 V~100 V時，單臺整流器輸出限流點為20A±2A；
? 100 V~176 V時，單臺整流器輸出限流點為31A±2A；
? 176 V~300 V時，單臺整流器輸出限流點為53A±1A；
? 300 V時，過壓保護關機
交流輸入頻率范圍：50/60 Hz
單相**輸入電流：72 A
防雷級別C級交流防雷，防雷泄放電流≤ 40 kA
輸入功率因數：≥ 0.99
室內組合電源系統
ZXDU68 S301率-48V室內組合電源系統
ZXDU58 T301智能無人值守式通信電源
ZXDU58 S151智能無人值守式通信電源
室外型
ZXDU58 W121 V4.0系列室外電源系統
ZXDU68 W201 V4.0系列室外電源系統
嵌入式ZXDUx8 B001系列嵌入式電源系統
ZXDU68 B201 嵌入式電源系統 壁掛式
ZXDU68 H201壁掛式高頻開關電源
ZXDU58 H900壁掛式高頻開關電源
ZXDU48 H001 (150A)壁掛式高頻開關電源
ZXDU48 H001(90A)壁掛式高頻開關電源
ZXDU28 H450 壁掛式高頻開關電源
ZXDU28 H300壁掛式高頻開關電源
.2 主要特點
跟蹤國際通信電源技術發展的動態，采用的電源控制技術和器件。
采用的模塊化設計和自動均流技術，使系統容量可以按N+1備份，方便擴容。
具有良好的電磁兼容性。使得該戶外組合電源系統可以和主設備放在一起而不互相干擾。
全智能設計，配置集中監控單元，具有“三遙”（遙測、遙信、遙控）功能，實現計算機管理。可以通過與遠端監控中心通信，實現無人值守，符合現代通信技術發展的要求。
電源控制技術與計算機技術有機結合，實時對整流器和交直流配電的各種參數和狀態進行監測和控制。
采用三相交流電壓輸入，具有極寬的輸入電壓范圍，適用于電力不穩定的地區。
配置靈活，***多可配置4個開關整流器。開關整流器具有熱插拔功能。
具有電池自動管理功能。監控單元自動測量電池的充電和放電電流，并可控制系統對電池進行浮充/均充。
提供二次下電功能。當系統轉為電池供電時，電池電壓過低后有聲光告警。
根據負載的重要程度，將負載分兩組切除，以***重要的負載有較長的工作時間。
系統采用多級防雷技術。配置熱交換器、電池加熱板（選擇配置）和環境監控板（選擇配置），使系統具有強大的野外環境適應能力。
系統具有很高的可靠性，MTBF≥2.2×105h。
結構簡潔，具有防塵、防水、隔熱、防盜、防潮、防霉、防腐蝕等多種功能，環境適應能力強，可在戶外的惡劣環境中使用。
采用抽屜式結構，便于運輸、安裝和維護。
